盛祥科技--工控机产品在市政环境监测中心站的解决方案

、系统概述  随着城市现代化的进程日益加快,城市环境问题成为了一线城市快速发展过程中不能忽略的一个重要环节。
目前市政环境监测中心主要承担环境质量检测和污染源监测工作,包括水、大气环境质量、土壤、固体废弃物、环境噪声以及一些敏感地区的环境监测工作。同时还承担着突发性环境污染事故的预防以及应对。
而环境监测中心目前所涉及的领域有：建设项目环境验收监测、污染源委托检测和监督检测、机动车排放气监测、环境质量检测、环境污染事故监测、市内环境监测等等。
在关乎市民饮水健康方面的污染源（水质）监测方面，传统的监测方法是定期到待机点进行饮用水的抽样化验，这样效率低下、实时性低、采集分布性不广，对于突发性的污染源无法做有效监测与预防。



二、系统描述

水质污染源监测系统由采样单元、分析单元、数据采集单元、中心分析控制单元几个大部分组成，而各个监测点的数据通过网络汇总到市政环境监测中心站，有效的通过监测中心站对市区的各个污染源进行实时监控。



三、系统要求

满足监测中心ECU单元的工控机必须具备以下条件：
   1）在无故障运行和正常通讯的必备前提下，要求性能中等偏上，以满足及时处理数据分析、存储、监控系统正常运行；
   2）具备多串口、视频采集卡的拓展功能，以实现基于RS-485的数据采集点的数据上传以及部分采集点的视频监控功能；
   3）支持2个1000Mbs自适应传输网卡，同时组监测中心的内网以及数据汇总的外网；
   4）支持2TB以上的硬盘容量，能对部分视频监控需求的采集点进行大容量视频数据的存储功能；
   5）支持至少12路DI/DO，或通过拓展方式实现通过GPIO对部分水质污染源设置阈值，以满足超过阈值可通过DO进行远端报警或关闭闸门的动作；

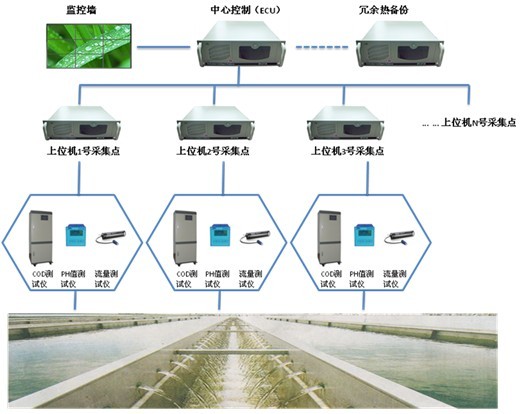

四、系统框图

　　　　　　　　　　　　　



五、产品清单及优势

　　1）嵌入式工控机箱：IPC-810E

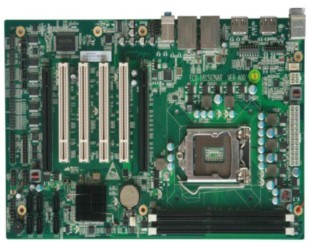

　　2）嵌入式工控主板：EC0-1815V2NAR(Intel Q77)
　　3）多串口通讯采集卡
　　4）视频采集卡
　　5）2TB以上SATA硬盘
　　6）IO通讯卡
优势：
　　1）工业级ATX主板，高性能高稳定性，支持Intel朂新的IVY Bridge处理器。
　　2）经典工业机箱设计，可以满足上架式机柜需求。
　　3）多个PCI接口支持，同时支持一个PCI_Ex16显卡接口。
　　4）典型设计适用范围广，广泛应用在各类监控产品中。
　　5）集成了二个10/100/1000Mbps以太网，保证正常通讯。
　　　
产品规格：

　　　　　　　　　　　　　　　　　　　

结构标准： ATX
处理器：支持Intel LGA1155 封装Intel® Core™ Ivy Bridge/Sandy Bridge CPU。
系统芯片集：Intel® Q77
系统内存：提供2 条240Pin DDR3 内存插槽, 本主板支持更大内存容量16GB
在板视频：支持DVI、VGA、DP显示，DVI和DP支持热插拔功能，支持单独显示、双显复制、双显扩展、三显复制或三显扩展输出；
在板LAN: 提供2个10/100/1000Mbps网络接口,LAN1可支持网络唤醒、网络启动和AMT8.0功能。
在板音频：采用HDA标准，支持MIC-IN/LINE-IN/LINE-OUT SPDIF(可选)、5.1 声道(可选)或双通道功放功能(可选，单通道功率2W)。
存储控制器：提供1个TPM接口、4个SATA 2.0接口、2个SATA3.0接口，支持热插拔功能
多I/O接口：提供 4个USB 2.0接口、4个USB3.0接口、1个PS/2键盘鼠标接口、1个16路数字I/O接口，提供6个串口，其中 COM1，COM2支持RS-232/RS-422/RS-485模式选择；
看门狗定时器： 1-255秒或分，255级，看门狗超时中断或复位系统
扩展总线：提供4个32位PCI插槽，1个PCIe X16插槽，1个PCIe X4插槽
电源：ATX电源
工作温度: -5°C－ 60°C
相对湿度: 10% － 95%,非凝结
外形尺寸：304.8 mm（长）×190.5mm（宽）×80mm（高）



六、结论

由于当代中国产业结构的现状，工业依然占据着国民经济的主导地位，而相关的工业城市的环境治理工作成为了政府工程的一项重要环节，研祥立足本土，志在推动社会主义特色的现代化建设中扮演重要角色，紧贴国情，为政府工程的实施提供完整的解决方案，实现先进科技力量本土化，配套设施信息化。
